Standort Niederweidbach
Willkommen zum Überblick über unseren Maschinenpark in Niederweidbach. An diesem Standort sind mehr als 20 qualifizierte Facharbeiter tätig, die sich um die Pflege und den korrekten Einsatz unserer Maschinen kümmern.
Unser Maschinenpark verfügt über 3 CNC Portalfräsmaschinen, 2 CNC Tieflochbohrwerke, eine CNC Kopierfräsmaschine, 2 CNC Bettfräsmaschinen sowie 2 CNC Fräsbohrwerke.
Unser Maschinenpark

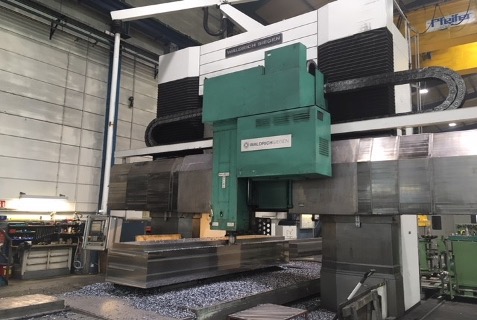

Portalfräsmaschine
Waldrich
PMC 3000 AT F20
| Baujahr | 1991 / 2010 |
| Tisch (Breite x Länge in mm) | 2.500 x 10.000 |
| Max. Tischbelastung (in kg) | 100.000 |
| Verfahr Bereiche (in mm) | X: 11.000 Y: 4.000 Z: 1.000 W: 3.000 |
| Steuerung | Siemens 840 D |

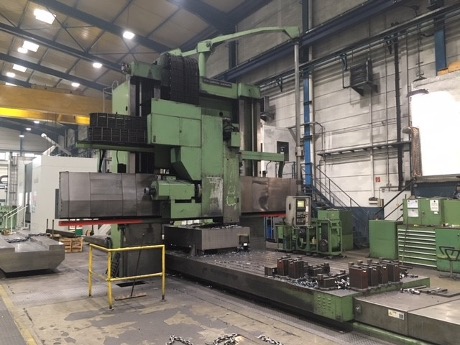

Portalfräsmaschine
Waldrich
PF-H 100
| Baujahr | 1980 / 2000 |
| Tisch (Breite x Länge in mm) | 2.250 x 6.700 |
| Max. Tischbelastung (in kg) | 100.000 |
| Verfahr Bereiche (in mm) | X: 7.500 Y: 3.400 Z: 3.000 W: 800 |
| Steuerung | Siemens 840 D |

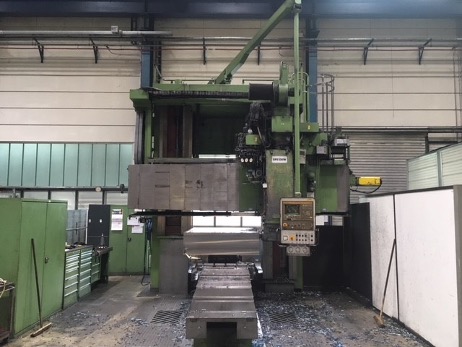

Portalfräsmaschine
Fritz-Werner
FB PQ 1H/1V
| Baujahr | 1982 / 1998 |
| Tisch (Breite x Länge in mm) | 1.000 x 3.000 |
| Max. Tischbelastung (in kg) | 12.000 |
| Verfahr Bereiche (in mm) | X: 2.300 Y: 1.300 Z: 800 |
| Steuerung | Siemens 880 M |

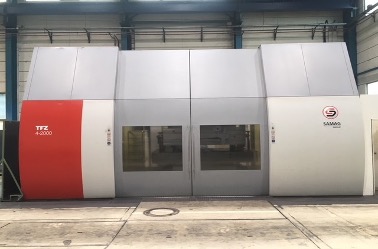

Tiefbohr-Fräszentrum
Samag
TFZ 4-2000
| Baujahr | 2014 |
| Tisch (Breite x Länge in mm) | 2.500 x 3.000 |
| Max. Tischbelastung (in kg) | 40.000 |
| Verfahr Bereiche (in mm) | X: 3.200 Y: 1.650 Z: 2.000 W: 2.750 |
| Steuerung | Heidenhain TNC 530 i |

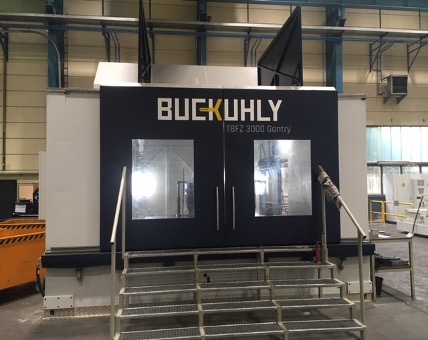

Tiefbohr-Fräszentrum
Buck Uhly
TBFZ 3000 Gantry
| Baujahr | 2019 |
| Tisch (Breite x Länge in mm) | 2.300 x 2.700 |
| Max. Tischbelastung (in kg) | 30.000 |
| Verfahr Bereiche (in mm) | X: 3.000 Y: 1.500 Z: 1.200 W: 2.150 |
| Steuerung | Heidenhain TNC 640 i |

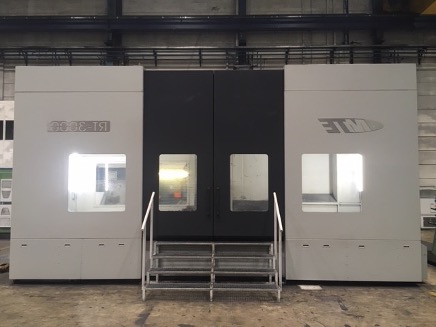

Bettfräsmaschine
MTE
RT 3000
| Baujahr | 2017 |
| Tisch (Breite x Länge in mm) | 1.400 x 1.600 |
| Max. Tischbelastung (in kg) | 12.000 |
| Verfahr Bereiche (in mm) | X: 3.000 Y: 4.000 Z: 1.000 W: 3.000 |
| Steuerung | Siemens 840 D |

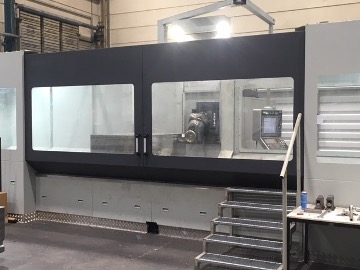

Bettfräsmaschine
MTE
BF 4200
| Baujahr | 2019 |
| Tisch (Breite x Länge in mm) | 1.000 x 4.200 |
| Max. Tischbelastung (in kg) | 13.000 |
| Verfahr Bereiche (in mm) | X: 4.000 Y: 1.500 Z: 1.200 |
| Steuerung | Heidenhain TNC 640 i |

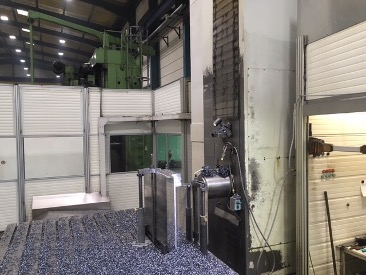

Bohrwerk
Union
KC 150
| Baujahr | 2002 |
| Tisch (Breite x Länge in mm) | 2.000 x 3.000 |
| Max. Tischbelastung (in kg) | 25.000 |
| Verfahr Bereiche (in mm) | X: 4.000 Y: 2.500 Z: 1.500 W: 700 |
| Steuerung | Siemens 840 D |
Bohrwerk
Rottler
BFZ 130 – 40 NC
| Baujahr | 2019 |
| Tisch (Breite x Länge in mm) | 1.600 x 2.000 |
| Max. Tischbelastung (in kg) | 12.000 |
| Verfahr Bereiche (in mm) | X: 2.500 Y: 2.000 Z: 1.500 W: 750 |
| Steuerung | Heidenhain TNC 640 i |

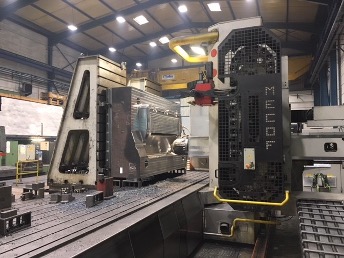

Fahrständer Fräsmaschine
Mecof
CS 500 Agile
| Baujahr | 1999 |
| Tisch (Breite x Länge in mm) | 2.610 x 7.300 |
| Max. Tischbelastung (in kg) | 50.000 |
| Verfahr Bereiche (in mm) | X: 6.000 Y: 1.250 Z: 1.700 |
| Steuerung | Heidenhain TNC 430 |
Fahrständer Fräsmaschine
MTE
FBFX 8000
| Baujahr | 2016 |
| Tisch (Breite x Länge in mm) | 3.000 x 4.000 |
| Max. Tischbelastung (in kg) | 60.000 |
| Verfahr Bereiche (in mm) | X: 8.000 Y: 4.000 Z: 1.800 |
| Steuerung | Heidenhain TNC 530 i |
Bearbeitungsmöglichkeiten und Merkmale
CNC Portalfräsmaschinen
- 6-Seiten Bearbeitung
- Allseits gefräst = geschruppt, Tol. +0,5/-0 mm,
- Oberfläche µm= Ra 50- 6,3, Rz 160- 15,6
- Allseits feinst gefräst = geschlichtet, Tol. +0,2/-0mm,
- Oberfläche µm= Ra 6,3-2,5, Rz15,6-5
- Kontur Vorbearbeitung (auskoffern) auf bis zu 3mm Aufmaß etc.
- Maximale Austragung D160 = 600mm
CNC Tieflochbohrwerke inkl. Fräsarbeiten
- Konturbearbeitung = Vorbearbeitung und Fertigbearbeitung (Bohren und Fräsen)
- Tieflochbohrungen min. D6 bis max. D40
- Samag = Bohrungen eingeschwenkt in zwei Achsen (A-Schwenkachse theoretisch 30°
- Drehtisch = B Achse 360°
- Buck Uhly = Drehtisch 360°
CNC Bettfräsmaschinen
- 6-Seiten Bearbeitung
- Allseits gefräst= geschruppt = Tol. / mm. +0,5/-0,
- Oberfläche/ µm= Ra 50- 6,3, Rz160-15,6
- Allseits feinst gefräst = geschlichtet= Tol. +0,2/-0,
- Oberfläche / µm= Ra 6,3-2,5, Rz15,6-5
- RT3000: Kontur Vorbearbeitung und Fertigbearbeitung (Bohren und Fräsen)
- RT3000 und BF 4200 verfügen über einen Universalschwenkkopf
CNC Fräsmaschinen
- Konturbearbeitung: Vor und Fertigbearbeitung
- Die MTE FBFX 8000 verfügt über einen Drehtisch und ein festes Plattenfeld
- Des Weiteren verfügt die Maschine über einen Henniger-Schwenkkopf, eine Bohrspindel und SFK Kopf (Schwenkkopf)
- Die Maschinen Rottler und Union verfügen über einen 360° Drehtisch und eine ausfahrbare Pinole für tiefe Arbeiten
- Union Pinole max. 700 mm tief, D140
- Die Mecof verfügt ebenfalls über einen Universal-Schwenkkopf und einen festen Maschinentisch
Krananlage und Hebemittel
In unser Hauptfertigungshalle verfügen wir über zwei Brückenkräne mit jeweils zwei großen Hubwerken. Diese können miteinander gekoppelt werden und erreichen somit eine Tragkraft von 100 Tonnen. Daneben haben wir noch einen weiteren Brückenkran mit zwei Hubwerken in unserer kleineren Halle.
2 Große Hubwerke = jeweils 50 Tonnen
2 Kleine Hubwerke = jeweils 10 Tonnen
1 Linde Elektrostapler Typ: E80 (8 Tonnen)
Daten und Bearbeitungssoftware
Software Büro = Depo Cam, 3D Tool
Software Fertigung > Work NC, Depo CAM
Bearbeitet wird nach vorgegebenen Daten in > .igs, .step
Weitere gängige Datenformate können im Haus umgewandelt werden.
